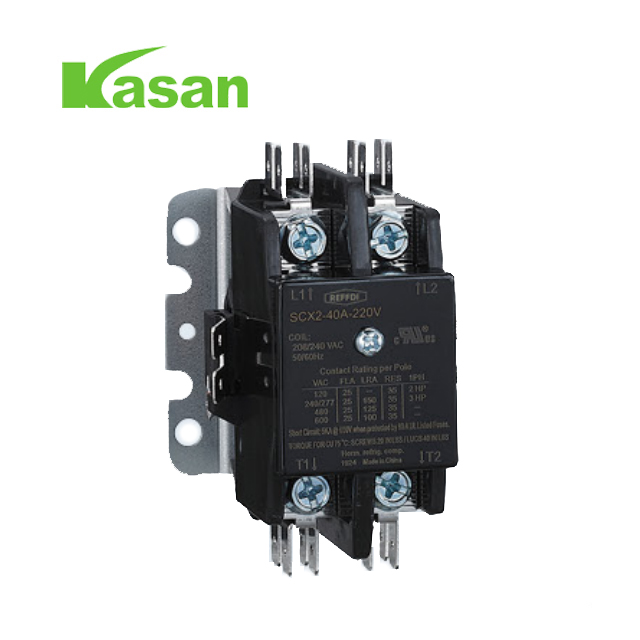

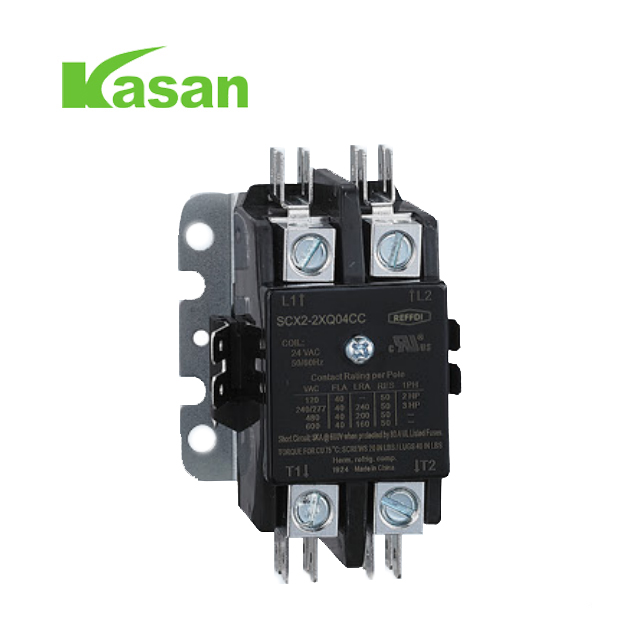

2 полюсті контактор 24в катушкасы Белгілі мақсаттағы контактор Ауа кондиционері айнымалы ток контакторы

Қолдану ауқымы

SCX2 сериясы Белгілі мақсаттағы контакторлар коммерциялық қолданбаларға, соның ішінде кондиционерлерге, тоңазытқышқа, резистивті жылытуға жарамды. жарықтандыру және төмен құны жоғары өнімді контактор қажет болатын көптеген басқа қондырғылар. Бұл құрылғылар икемділікті ұсынады және қанағаттандыруға немесе асып кетуге арналған

UL/CSA нақты мақсатты контакторлар стандартымен анықталған электрлік және механикалық талаптар.

Электрлік байланыс рейтингтері: 20A-90A

электрлік катушкалардың көрсеткіштері: 24-60oВ

өмір сүру рейтингі, 100 000 және 250 000 цикл опциялары.

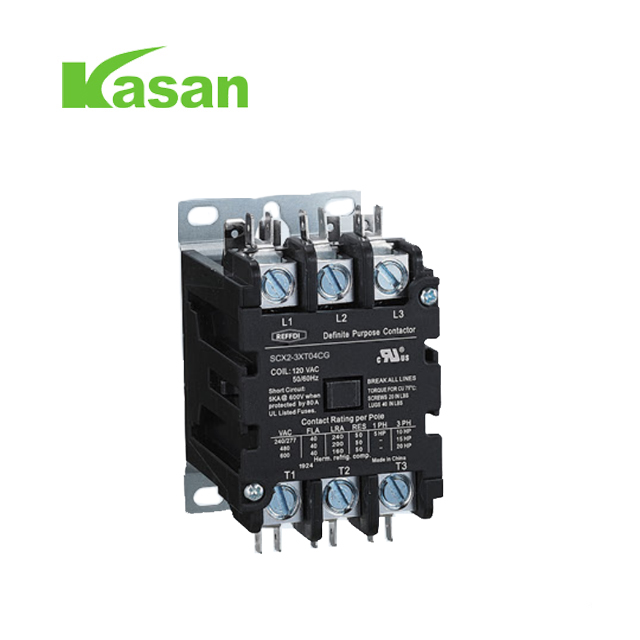

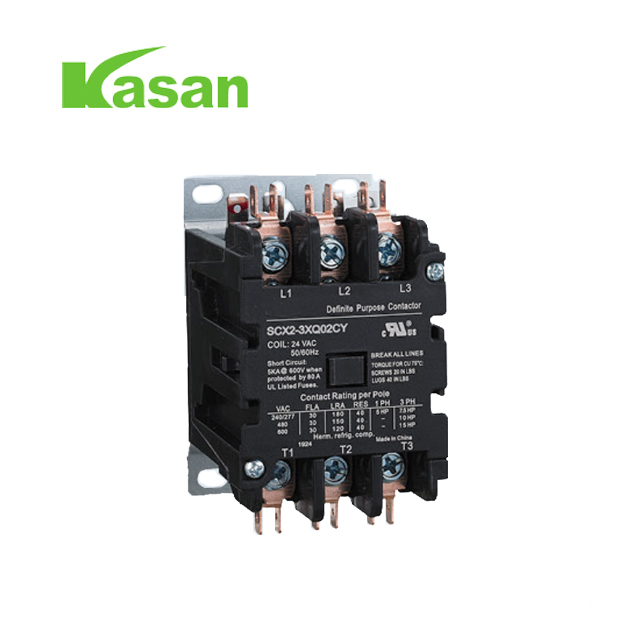

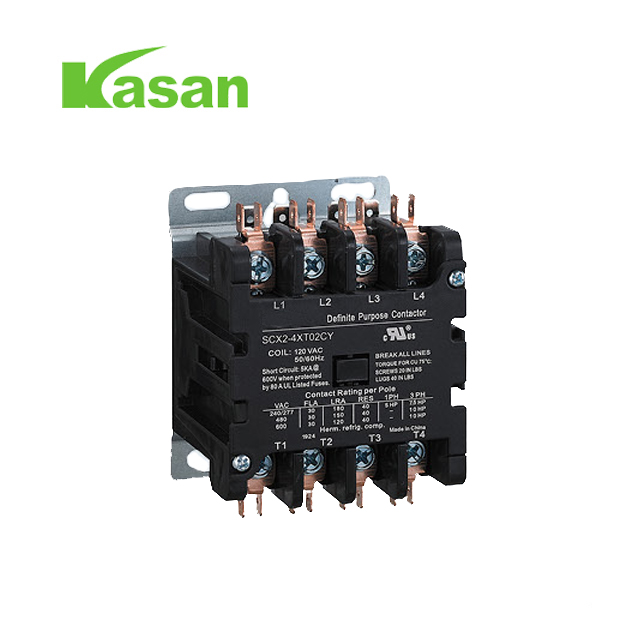

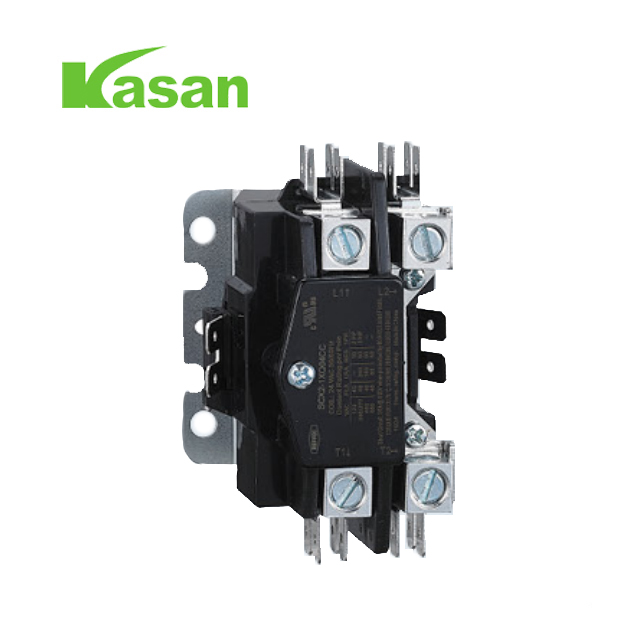

Опциялар: 1,2,3,4 полюс 24,120,240 және 480 VAC катушкаларына, электрлік номиналды бұрандалардың кең ауқымына сәйкес келеді,

қорап немесе қысым тақтасының қосылымдары NEMA орнату негізі.

NO/NC соңғы қосқыш жинақтары.

Аяқтаулар 10-32 cre 20, 25 және 30 FLA үлгілері

Box Lug-40, 50, 60,75 және 90 FLA үлгілері

Температура диапазоны:- 40° F пен + 150° F/- 40° C пен + 65°C

Ескерту:

1. Өлшемдері көрсетілмеген сым қосқышының рұқсаты 0,2 мм сәйкес болуы керек. 2. Номиналды ток үшін негізгі тізбек бұрандасын құлыптау моменті 20-40FLA 182 Полюс өнімдері: БҰРАНДА 22 IN-LBS/LUGS 40 IN-LBS Негізгі тізбек бұрандасын құлыптау моменті 20-40FLA 182 PolF0340 үшін және50-60FLA өнімдері: 50 IN-LBS 75-90FLA номиналды ток үшін негізгі тізбек бұрандасын құлыптау моменті: 50 IN-LBS

Қосымша модуль бұрандасын құлыптау моменті: номиналды ток 20-90FLA өнімдері үшін 10 IN-LBSCoil бұрандасын құлыптау моменті: 10 IN-LBS3. Жылдам қосылатын розетка терминалы IEC60760 стандартына сәйкес болуы және кірістіру сымдары пайдаланылса, терминал мен кірістіру арасындағы сенімді байланысты қамтамасыз етуі керек.
